◆方案概述
現代企業，尤其是因發展需要建立了異地分支或連鎖機構的企業，整個集團分布地域廣，通信頻繁，高昂的通信支出在所難免。
企業發展離不開通信基礎，保證通信和信息的通暢已不單單是為了滿足同客戶、供應商、企業內部的基本通信需求，好的通信設備和網絡架構可以為企業降低成本、塑造專業形象、提升工作效率，實現更多附加功能。
◆組網說明
1、設備配置
總部放一臺 office ten Ippbx 2800作為中心交換機設備，容量8外線32分機；在其它七個分支機構分別放一臺office ten Ippbx 2800，容量8外線32分機；
2、組網說明
總部和分支OfficeTen IPPBX語音系統，利用企業內部已有的IP網絡（總部網絡需要提供一個固定的IP地址），組成一套融合的語音通信系統，集中網管實現總部統一管理。
◆功能介紹
1. 實現總部與分支之間的免費通話/傳真
企業內部所有的通話都通過網絡傳輸，不占用運營商的電話線路，實現內部通話零話費、充分利用了現有網絡資源。
2. 分支本地出局、節省長途費用
各分支部署語音系統接入本地運營商網絡，總部撥打分支所在地外線電話，IPPBX可以智能路由選擇從當?shù)剡\營商網絡出局，長途變?yōu)槭性?，充分利用企業內部IP網絡，節省長途費用。
3. 手機用作無線分機、方便移動辦公
出差人員可以通過安裝在電腦或手機上的軟終端接入公司語音系統，實現內部免費通話。OfficeTen IPPBX內置無線AP，支持WiFi方式接入，在沒有WiFi接入的環境下，智能手機也可以通過3G移動網絡接入，手機變成無線分機。
4. 歸屬地一號通、不漏接任何來電
OfficeTen IPPBX語音系統可為用戶提供統一對外號碼，捆綁用戶現有的固定分機、軟終端、手機號碼。一號通號碼被叫時，各種終端同時振鈴或順序振鈴，用戶選擇接聽不會漏接任何來電。分支手機選擇從歸屬地IPPBX撥出，長途變?yōu)槭性挕?/DIV>
5. 電話會議功能（選配）
OfficeTen IPPBX語音系統自帶電話會議功能，會議發起方可以通過即時、預約、Web頁面配置等多種方式，呼叫參加會議的人員號碼，召開多方會議，操作簡便實用。
6. 各地電話網絡的統一管理
IP通信具有快速接入，靈活部署的特點。語音系統配置Web網管，統一分配電話號碼和路由規劃，方便IT工作人員的日常操作和維護。
7. 高安全性、使用穩定基于網絡的語音通訊，安全性和語音通話質量是IP通信保障的重點。OfficeTen IPPBX利用多種加密技術、數據帶寬分配機制對語音進行保護，同時借助丟包補償、動態抖動緩沖及多種語音優化處理，保證通話的穩定性。借助網絡電話設備與傳統PSTN融合方案，還可以在斷網、斷電時切換備份線路以保障通訊的正常。
8、總機功能
呼入自動引導語音提示撥內部分機號碼，直接接通對應的分機。
9、轉接功能
外線呼入任何一個分支或總部，根據需要都可以方便轉接到其它分支分機電話。
10、電話錄音功能
可以對所有的電話進行通話錄音。（選配）
11、內外線來電顯示。
12、熱線服務。
13、呼出限制。
14、計費管理。
15、彈性編碼
可以方便的對每個分機進行編號

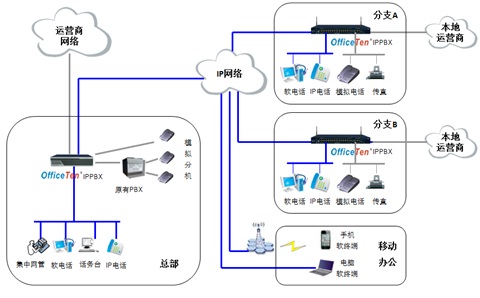

◆系統組網圖

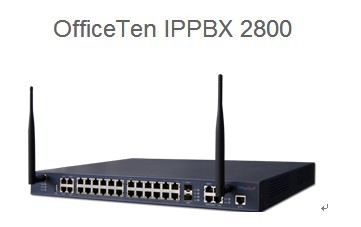

◆產品規格
項目 | 硬件規格 |
處理器 | MIPS雙核CPU |
Flash | 2GB |
內存 | 1GB |
固定WAN口 | 2個10/100/1000M以太網口 |
固定LAN口 | 1個10/100/1000M以太網口 |
主框FXS/FXO接口 | 16-32個FXS口/8個FXO口 |
擴展框 | 1個OT2800E（48FXS） |
擴展模擬用戶容量 | 最大支持80個模擬用戶 |
USB 2.0 | 1個 |
多機堆疊模式 | 支持 |
協議及信令 | SIP, MIS |
會議電話 | 22方電話會議 |
SIP業務容量 | 100用戶 |
最大功耗 | 30W |
重量(滿配) | ≤3.00kg |
外形尺寸（W×D×H） | 443mm x 343mm x 43.5mm |
項目 | 軟件規格 |
語音 | 接入能力 | 支持模擬中繼，SIP中繼等語音接入方式，支持與PSTN/NGN/IMS等網絡對接 |
基本語音業務 | 呼叫等待、呼叫保持、呼叫轉移、熱線服務、呼叫代答、呼叫寄存、來電顯示、縮位撥號、免打擾、三方通話、呼出限制、鬧鐘服務、DID、被叫號碼識別服務、自主報號、黑名單等 |
增值業務 | 支持企業總機，一機多號，電話會議，一號通，只能路由，語音郵件，隊列，計費，語音留言等 |
數據 | IP服務 | DHCP Client/Server、NAT、NAPT、VLAN、PPPOE、NTP、靜態路由 |
安全可靠性 | 可靠性 | 支持QoS語音優先 |
備份恢復：支持本地/遠程數據備份 |
可維護性 | 本地管理 | Web界面管理，Console |
項目 | 硬件規格 |
處理器 | MIPS雙核CPU |
Flash | 2GB |
內存 | 1GB |
固定WAN口 | 2個10/100/1000M以太網口 |
固定LAN口 | 24個10/100M以太網口，1個10/100/1000M以太網口 |
WiFi | 802.11b/g/n，4個虛擬AP |
主框FXS/FXO接口 | 4-個FXS口/8個FXO口 |
擴展模擬用戶容量 | 最大支持408個模擬用戶 |
E1/T1數字中繼 | 1個 |
USB 2.0 | 1個 |
多機堆疊模式 | 支持 |
協議及信令 | SIP, PRI, R2, SS7, MIS |
會議電話 | 23方電話會議 |
SIP業務容量 | 500用戶 |
最大功耗 | 30W |
重量(滿配) | ≤6.40kg |
外形尺寸（W×D×H） | 443mm x 343mm x 43.5mm |
項目 | 軟件規格 |
語音 | 接入能力 | 支持模擬中繼，SIP中繼等語音接入方式，支持與PSTN/NGN/IMS等網絡對接 |
基本語音業務 | 呼叫等待、呼叫保持、呼叫轉移、熱線服務、呼叫代答、呼叫寄存、來電顯示、縮位撥號、免打擾、三方通話、呼出限制、鬧鐘服務、DID、被叫號碼識別服務、自主報號、黑名單等 |
增值業務 | 支持企業總機，一機多號，電話會議，一號通，只能路由，語音郵件，隊列，計費，語音留言等 |
數據 | IP服務 | DHCP Client/Server、NAT、NAPT、VLAN、PPPOE、NTP、靜態路由 |
WAN | 單/雙WAN、WAN子口、主備切換、負載均衡 |
安全可靠性 | 可靠性 | 支持QoS語音優先 |
備份恢復：支持本地/遠程數據備份 |
VoIP安全管理 | 防火墻、DDoS攻擊防御、私網穿越 |
可維護性 | 本地管理 | Web界面管理，Console |
遠程管理 | 支持SNMP V2/V3、TR069、SOAP、Syslog協議，支持遠程集中管理，遠程集中管理系統支持對接上級網管 |
